检针机九点测试法（验针机、检针器九点测试法）

检针器又名:检针机、验针机、验针器，有输送式（连续式）、平台式、手持式三大类。此说明以输送式为例进行说明。
许多购买了检针机的企业,由于保管不当、人员变动等等原因，丢失了检针机械的原始技术资料，导致工厂每天都在使用检针机，却不知道自己的检针机灵敏度如何，能否真正的检测到断针？断针依然出现在客户的手里！客户要求提供检针报告，却无法提供准确的检针报告或检针机械灵敏度标准。通常只好临时抱佛脚，求助于检针机械生产销售企业。但是并非所有检针机械生产销售企业的接待人员都一定很专业啊。 这里本人根据经验写些关于检针灵敏度测试方法供大家参考！

检针机灵敏度怎么测试？
检针机灵敏度可以分为两个时期：
1、模拟电路检针机械时期:2004年以前产的检针机因技术大多还处于模仿阶段，多采用模拟电路设计，机器性能及灵敏度没法达到很高的水平。能检测到1.2MM直径的铁球就算非常不错的检针机了。现有的很多二手检针机和大多数厂家早期购买的检针机都是那个时期的产品。

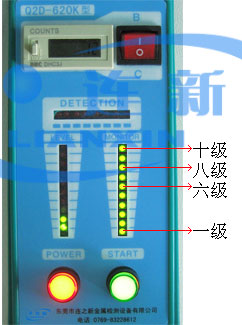

对于此类型检针机,致使有很多纺织品企业用过几级检针来描述检针机灵敏度。因而有过几级检针的说法，来由就是因为当时的检针机是模拟电路，看检针机灵敏度主要是看控制面版上的灵敏度指示灯亮到那个档（通常有十个档，一个档相当旧式说法的一级，如此类推）。如图：-----→

2、数字电路检针机械时期：约2004年后至今，由于检针机数字时代的到来，国内部分检针机生产企业的生产技术已经发生了很大的提高，一些正规检针机生产企业的检针机灵敏度最高可以稳定的九点测试检测到0.8mm直径的铁球了（以行业标准通道高度12CM九点测试法来判断，达不到此标准的检针机仍然是模拟电路的检针机产品，或是采用了数字电路而技术不达标准的产品）。此时的检针灵敏度都采用了标准测试卡作为检针灵敏度测试标准。

标准的检针机九点测试法：
1、准备标准测试卡及测试卡架（要视检针机械龙门高度选择合适的测试卡）；
2、准备擦拭检针机械的长条布（毛巾最佳）；
对于已经使用过的检针机械，先用长条布(如毛巾)用水沾湿并拧干，将灵敏度调节到最低档，开动机器让其运行用长条布拉直按住输送带任意一头，擦拭输送带正面的污物，如此让输送带运行几圈，直到输送带上没有污物（如果输送带特别脏，可将长条布清洗后多次擦拭或用工业酒精进行搽洗）。然后停机，将长条布洗干净拧干，设法将长布在输送带下边（反面）穿过，双手各抓住输送带两段，开动机器让其运行以擦拭输送带背面的污物。

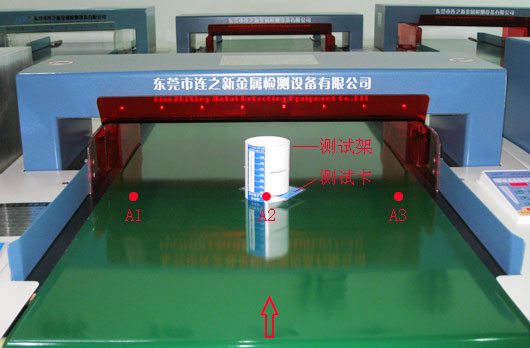

---擦拭干净后，用九点测试法套装对检针机灵敏度进行检验，先用标准测试卡直接放在输送带上，开动检针机，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点上进行检查--输送带1、2、3位置上）如图示：

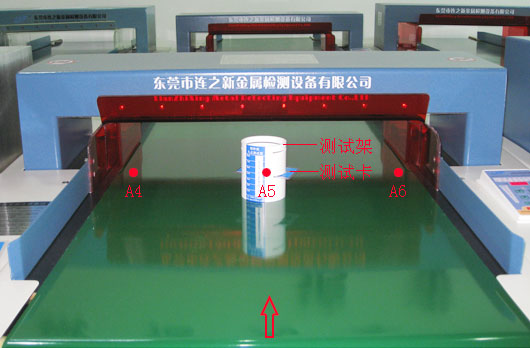

---接下来把标准测试卡嵌入测试卡架中间部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点上进行检查--输送带4、5、6位置上）如图示：

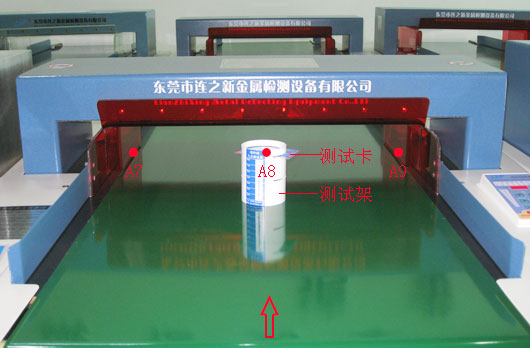

---接下来把标准测试卡嵌入测试卡架最高点部位，把嵌入标准测试卡的架子放入运行中的检针机输送带上，检针机能检测到此测试卡发出警报并且停机倒退为正常（需要将检测卡分别放在输送带面经过三个点上进行检查--输送带7、8、9位置上）如图示：

经过上边三个测试方法都能检测到测试卡并报警停机倒退的，此检针机械可以正常使用。（检针机灵敏度即所使用的标准测试卡直径，现在多采用直径为0.8/1.0/1.2/1.5/2.0mm的铁球测试卡。实际检针灵敏度要采用那种型号的测试卡，要视具体检测的产品和出口国标准及检针机械的通道高度等因素来决定）。以上检针机灵敏度校验需每三小时进行一次，并将校验结果书面记录下来，以供应客户查验。
如果经过检针机九点测试法进行校准，发现灵敏度达不到客户的要求，可以将检针机灵敏度调高。如果检针机灵敏度调高后，仍然达不到客户的要求，建议更换机器。

名词解释：

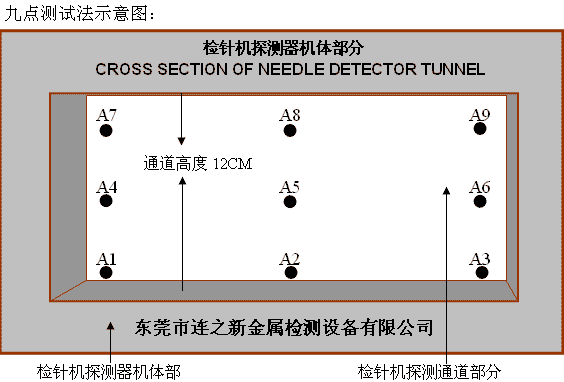

检针机九点测试法---因检针机每个点的灵敏度都不尽相同。接近探头两端部分灵敏度最高，中心点最低。九点测试法是用于确认检针机的最低点灵敏度，经过检针机九点测试法检测所得到的结果才是检针机的真实灵敏度。（部分检针机生产销售商会以输送带处检测的灵敏度为标准误导使用单位购买，请注意）

连新牌630系列检针机通道高度与检针灵敏度对比表：
高：120mm 灵敏度：≥FeΦ0.8mm
高：150mm 灵敏度：≥FeΦ1.0mm
高：180mm 灵敏度：≥FeΦ1.2mm
高：200mm 灵敏度：≥FeΦ1.2mm
高：250mm 灵敏度：≥FeΦ1.5mm
高：300mm 灵敏度：≥FeΦ2.0mm
注意,此表适用于数字电路检针机械(如连新牌630系列检针机)。
模拟电路检针机(如连新牌600系列检针机)要将灵敏度降低一个以上档次。如下表：
连新牌600系列检针机通道高度与检针灵敏度对比表：
高：100mm 灵敏度：≥FeΦ1.0mm
高：120mm 灵敏度：≥FeΦ1.0mm
高：150mm 灵敏度：≥FeΦ1.2mm
高：180mm 灵敏度：≥FeΦ1.5mm
高：200mm 灵敏度：≥FeΦ2.0mm
高：250mm 灵敏度：≥FeΦ2.5mm
高：300mm 灵敏度：≥FeΦ3.0mm

以上灵敏度对比表是在九点测试法检测下的结果！

我司可免费提供上述“检针机九点测试法”套装，欢迎来电免费索取！

此文由东莞市连之新金属检测设备有限公司编写，仅供参考，未经许可禁止盗用粘贴至其他网站。
